Řada vysoce integrovaných křemíkových rezonančních tlakových senzorů SG-P5 využívá integrovaný obvod (ASIC) k dosažení funkce řízení s uzavřenou-smyčkou obvodu.

Produktové řešení MEMS + ASIC nejen snižuje velikost produktu, ale také pomáhá kontrolovat náklady. Ve srovnání s jinými podobnými produkty má zjevné výhody z hlediska formy. Mezi jeho hlavní scénáře použití patří nízkonákladové-rakety, rojící se drony a eVTOL.

Vlastnosti

Komplexní přesnost plné teploty a plného rozsahu může dosáhnout ±0,01 % FS
Výstup frekvenčního signálu
Nejširší teplotní rozsah může dosáhnout -55 stupňů ~ 85 stupňů
Různé elektrické rozhraní a tlakové rozhraní jsou volitelné

Highly Integrated Silicon Resonant Pressure Sensor

Specifikace

Rozsah tlaku	140 kPa	Vyberte si libovolně v rozsahu 0 až volitelný rozsah tlaku s rozsahem kalibrace, minimální kalibrační tlak 5 kPa
	280 kPa
Typ tlaku	Absolutní tlak
Měřicí médium	Suchý, nekorozivní-plyn
Prolomení tlaku	140 kPa: 3,5×FS	Přetěžovací tlak	140 kPa: 3,0 × FS
	280 kPa: 2,0 × FS		280 kPa: 1,5×FS
			350 kPa: 1,2×FS
Napájecí napětí	15V±0,5V DC	Aktuální spotřeba	Menší nebo rovno 30 mA
Volitelná kombinovaná přesnost	±0.01%F.S.	Dlouhodobá-stabilita	Zvýšený stupeň ±0,01%FS
	±0.02%F.S.		Standardní jakost ±0,02%FS
Doba odezvy	Tlak se mění z 10%FS na 90%FS＜25ms	Akcelerační efekty	＜5 Pa/g
Počáteční čas	250 ms dosáhne indexu přesnosti po napájení
Výstupní rozsah	Tlaková frekvence: 30kHz~50kHz
	Teplotní napětí: 0mV~1500mV
Metoda výstupu	Frekvence tlaku + Teplotní napětí
Rozsah kompenzačních teplot	-40-80 stupňů
	-55 až 85 stupňů
Tlakové rozhraní	φ2 mm × 7 mm

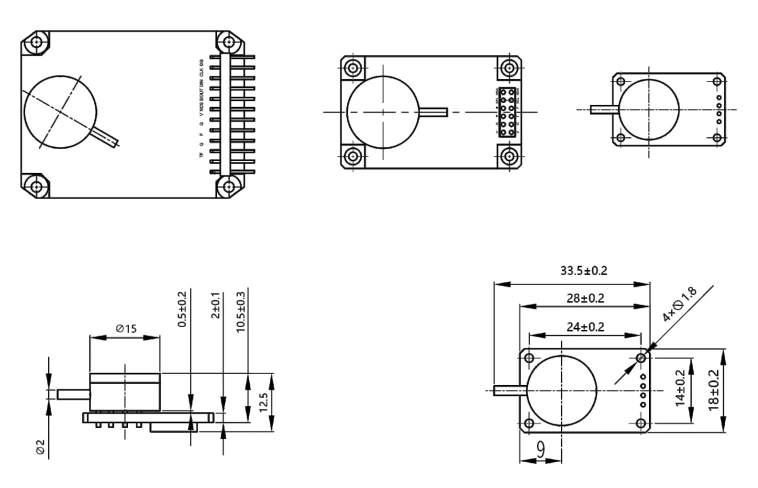

Celkový rozměr

Highly Integrated Silicon Resonant Pressure Sensor
